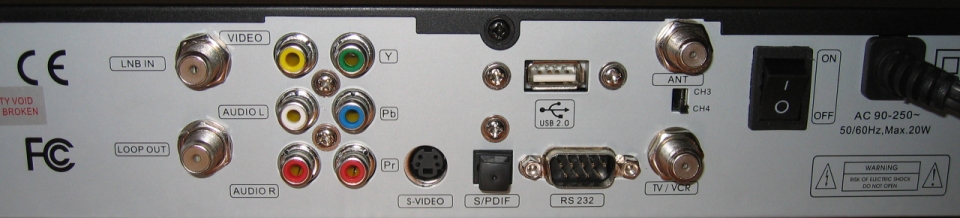

Derrière du récepteur
LNB IN: votre cable provenant de la coupole
LOOP OUT: pour connecter un autre cable à un autre récepteur
afin de le lier avec la coupole
TV/VCR: sortie coaxial (le plus commun des cables) vers votre téléviseur
VIDEO,AUDIO BLANC,AUDIO ROUGE: sorties rca vers votre téléviseur
Y,PB,PY: sorties composite vers votre téléviseur
S-VIDEO: sortie vers votre téléviseur
S/PDIF: sortie audio numérique
USB 2.0: entrée pour programmer le récepteur ou branché
un disque dur externe afin d'enregistrer une émission
RS-232: entrée pour programmer le récepteur

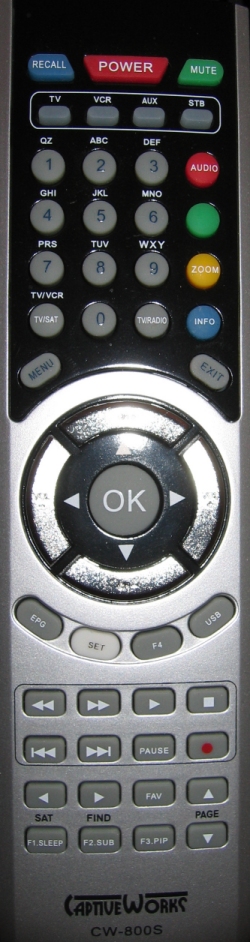

Manette
bouton epg est le guide des postes
bouton usb pour le menu usb (reprogrammation ou enregistrement)
bouton sat pour choisir le satellite, ce récepteur
supporte plein de satellite, vous pouvez avoir plusieurs coupoles, si c'est
le cas, alors vous choisissez le satellite et vous obtenez le guide du satellite.
consultez le manuel pour les autres boutons

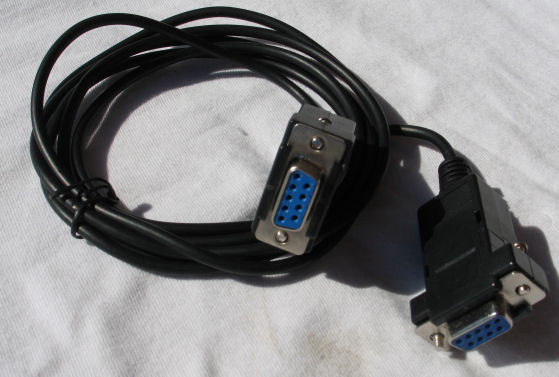

Cable DB9 pour programmer votre récepteur via votre ordinateur ou
utiliser le port usb

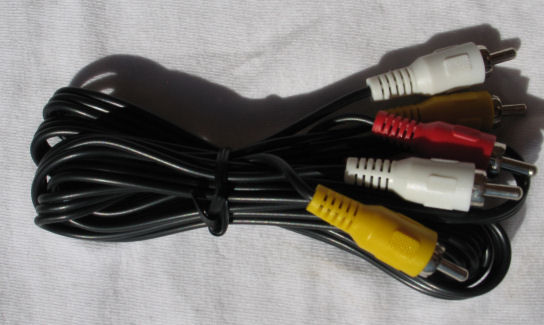

Cable RCA

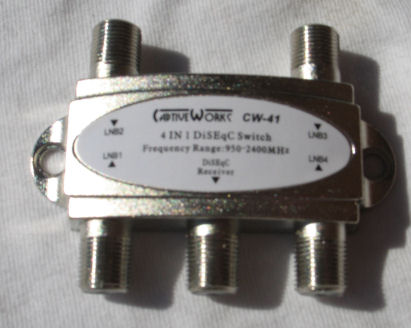

Si vous avez plusieurs coupoles (une pour bell, une pour les usa, une pour
la france, etc...), vous branchez tous les cables de ces coupoles dans ce
diseqc et un seul cable vers votre récepteur.

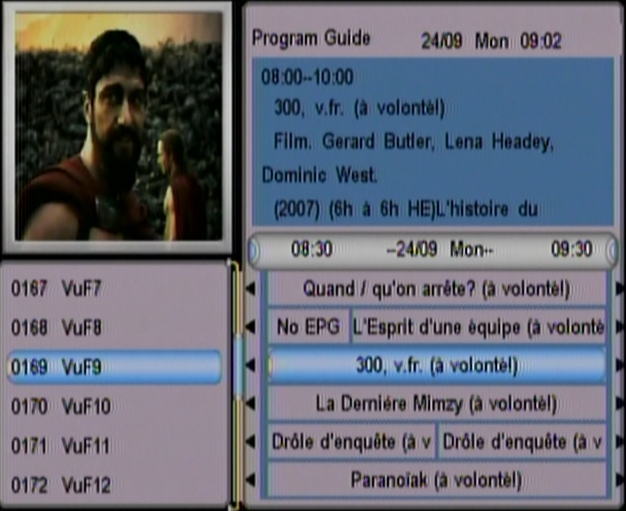

Écran guide

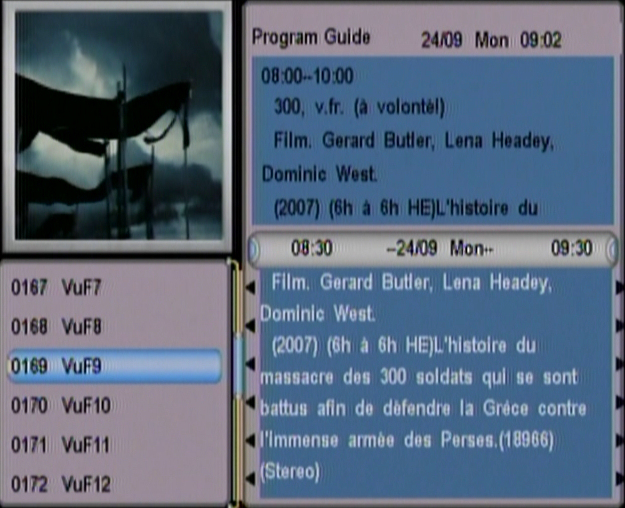

et si on veut la description complète, on appuie sur le bouton Info
en bas à droite sur la manette
